Описание

Клапаны для приборов отопления Gekon предназначены для эффективного управления потоками теплоносителя в системах отопления. Они обеспечивают точную регулировку температуры, надежное перекрытие потока и удобство в эксплуатации.

В ассортиментный ряд клапанов для приборов отопления Gekon входят: Н-образные узлы для подключения радиаторов, запорные, ручные регулирующие, термостатические клапаны и термоголовки.

Клапаны изготавливаются из высококачественных материалов, устойчивых к коррозии и механическим повреждениям. Различные типы клапанов позволяют подобрать оптимальное решение для конкретных условий эксплуатации, обеспечивая долговечность и надежность системы.

Преимущества:

Позволяют поддерживать заданную температуру в помещении, изменяя расход теплоносителя без вмешательства пользователя.
Хромированная латунь и EPDM-уплотнители обеспечивают долгосрочную эксплуатацию без потери характеристик.
Подходят для большинства систем отопления и совместимы с термоголовками для автоматической установки температуры.

Н-образные узлы для подключения радиаторов

Н-образные узлы Gekon предназначены для нижнего подключения стальных панельных радиаторов в двухтрубных системах отопления. Они оснащены встроенными отсечными клапанами, позволяющими перекрывать поток теплоносителя для обслуживания или замены радиатора без необходимости слива всей системы.

Корпус изделий изготовлен из высококачественной хромированной латуни марки CW617N, что обеспечивает долговечность и устойчивость к коррозии. Уплотнительные элементы выполнены из этилен-пропиленового каучука (EPDM), гарантируя надежную герметизацию соединений.

Преимущества:

Встроенные клапаны позволяют перекрыть поток теплоносителя для замены радиатора без необходимости слива всей системы.
Корпус из хромированной латуни CW617N и уплотнители из EPDM обеспечивают долговечность и защиту от внешних воздействий.
Подключение с помощью EUROKONUS и долговечные материалы делают установку и обслуживание быстрыми и простыми.

Подключение к радиатору 3/4"и трубопроводу 3/4" EUROKONUS
Рабочее давление, МПа 1,0
Испытательное давление, МПа 1,6
Максимальная температура теплоносителя, °С +110
Рабочая температура воздуха, °С +50
Допустимая относительная влажность воздуха, % 85%
Допустимая концентрация гликоля, % 50
Нормативный срок службы, лет 30

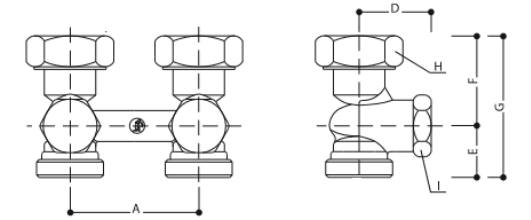

Прямой (код GK 1423)

A, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм
50	28	20	35	55	30	22

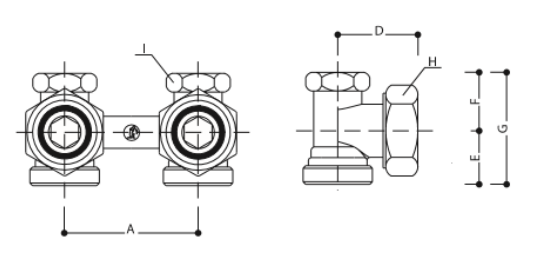

Угловой (код GK 1421)

A, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм
50	33	22	20	42	30	30

Запорные клапаны

Запорные клапаны Gekon предназначены для надежного перекрытия потока теплоносителя в системах отопления и водоснабжения. Они позволяют полностью отключать отопительный прибор от сети и производить предварительную гидравлическую балансировку системы.

Корпус клапанов изготовлен из латуни марки CW617N с хромированным покрытием, что обеспечивает высокую прочность и защиту от коррозии. Уплотнительные элементы из EPDM гарантируют долговечность и герметичность соединений. Клапаны доступны в прямом и угловом исполнении, что позволяет выбрать оптимальный вариант для конкретных условий монтажа.

Преимущества:

Позволяют полностью изолировать отопительный прибор и производить гидравлическую балансировку системы без утечек и проблем.
Корпус из хромированной латуни CW617N и уплотнители из EPDM гарантируют, что клапаны будут работать долго и без сбоев.
Запорные клапаны доступны в различных исполнениях, что позволяет подобрать решение для любых условий эксплуатации.

Подключение к радиатору и трубопроводу: 1/2”, 3/4";
Рабочее давление: 1,6 МПа;
Максимальная температура теплоносителя: +110 °С;
Допустимая концентрация гликоля: 50%;
Рабочая температура воздуха: +50°С;
Допустимая относительная влажность воздуха: 85%;
Нормативный срок службы, лет: 30;
Корпус, накидная гайка, отвод: хромированная латунь UNI EN 12165 CW617N;
Рукоятка управления: ABS (Акрилонитрил-бутадиен-стирол);
Уплотнители: ЕРDM (Этилен-пропилен)

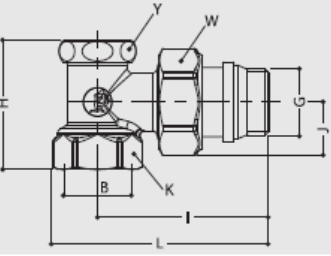

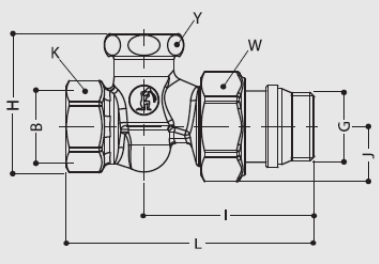

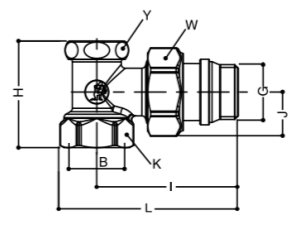

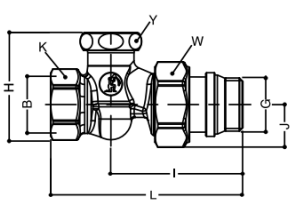

GK 1400 12, GK 1400 34

Размер GxB	H	I	J	K	L	Y*	W
1/2" x 1/2"	42	51	17	25	75	22	30

GK 1200 12, GK 1200 34

Размер GxB	H	I	J	K	L	Y*	W
1/2" x 1/2"	40	53	17	25	67	22	30

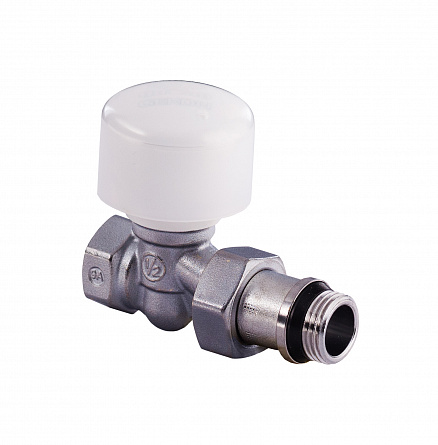

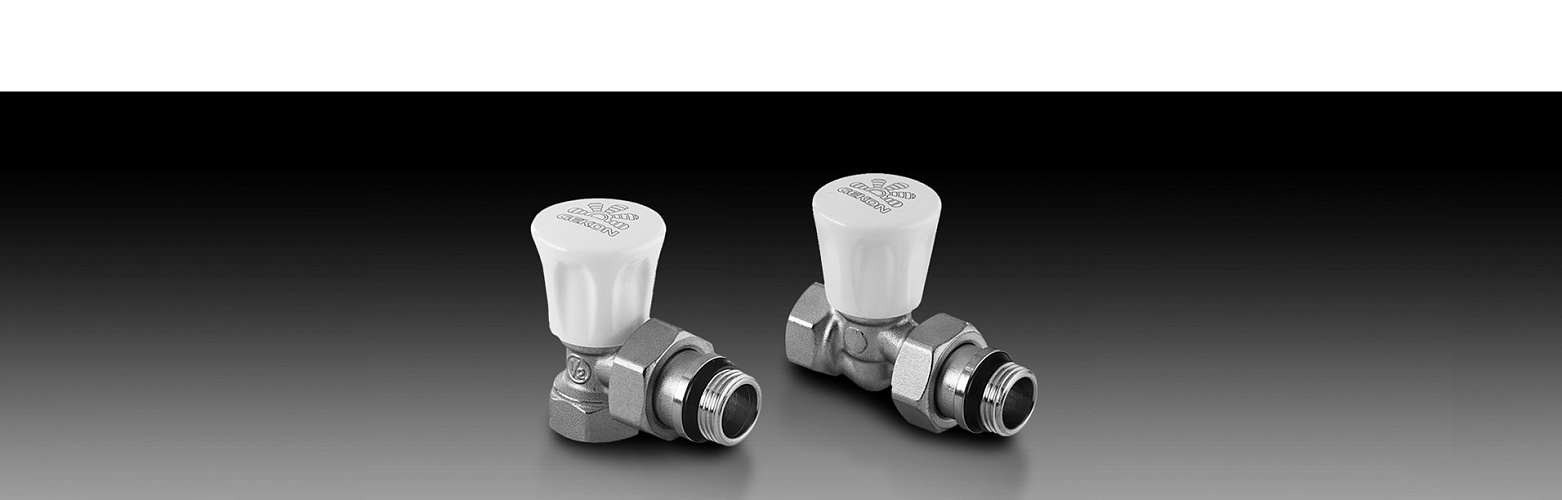

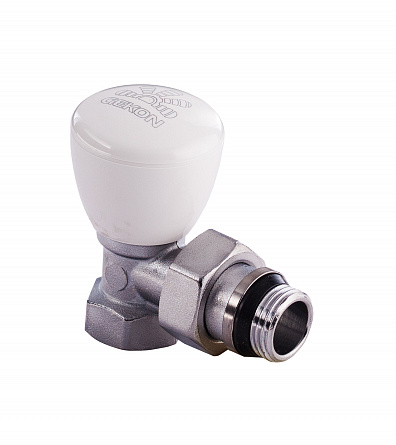

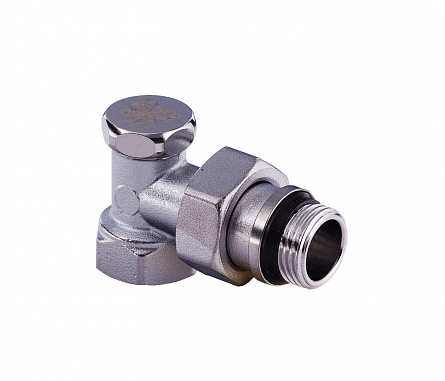

Ручные регулирующие клапаны

Радиаторные ручные вентили Gekon предназначены для установки желаемой температуры в помещении путем регулирования расхода теплоносителя через отопительный прибор (радиатор или конвектор). Регулирующий вентиль позволяет вручную регулировать скорость потока теплоносителя и теплоотдачу радиатора.

Конструкция клапана ручного вентиля (кольцевое резиновое уплотнение) позволяет обеспечивать подключение вентиля независимо от направления потока. Корпус изготовлен из латуни марки CW617N с хромированным покрытием, что обеспечивает высокую прочность и защиту от коррозии. Уплотнительные элементы из EPDM гарантируют долговечность и герметичность соединений.

Преимущества:

Ручной вентиль позволяет точно контролировать расход теплоносителя и соответственно регулировать теплоотдачу радиатора.
Корпус из хромированной латуни CW617N и уплотнители из EPDM обеспечивают надежную работу клапанов в любых условиях.
Простой и эффективный механизм регулировки обеспечивает точное управление температурой в помещении.

Подключение к радиатору и трубопроводу: 1/2”, 3/4";
Рабочее давление: 1,6 МПа;
Максимальная температура теплоносителя: +110 °С;
Допустимая концентрация гликоля: 50%;
Рабочая температура воздуха: +50°С;
Допустимая относительная влажность воздуха: 85%;
Нормативный срок службы, лет: 30;
Корпус, накидная гайка, отвод: хромированная латунь UNI EN 12165 CW617N;
Рукоятка управления: ABS (Акрилонитрил-бутадиен-стирол);
Уплотнители: ЕРDM (Этилен-пропилен).

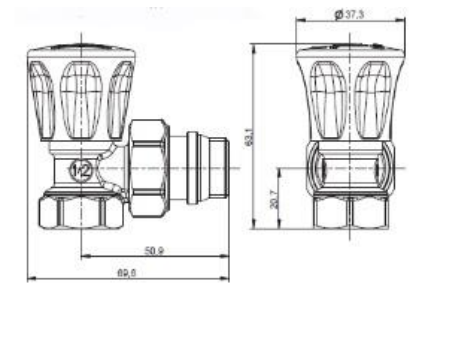

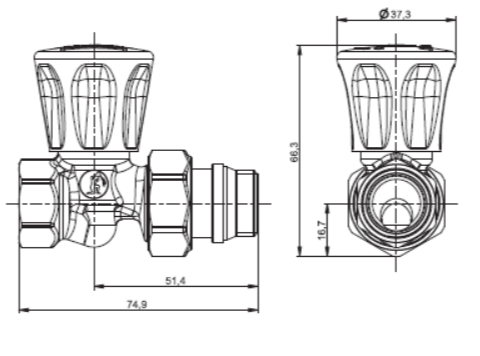

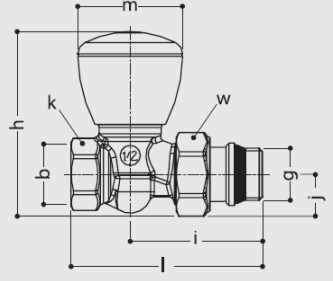

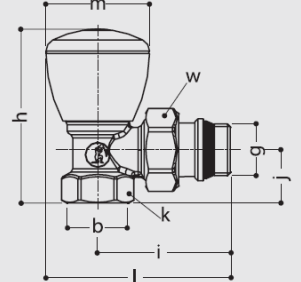

Габаритные размеры

GK 1355 12

GK 1350 12, ПЛ 1350 34

Размер GxB	H	I	J	K	L	M	W
1/2" x 1/2"	73	52	17	26	76	42	30
3/4" x 3/4"	89	55	21	32	81	49	38

GK 1355 12

GK 1350 12, ПЛ 1350 34

Размер GxB	H	I	J	K	L	M	W
1/2" x 1/2"	70	53	21	26	74	42	30
3/4" x 3/4"	79	60	23	32	84	49	38

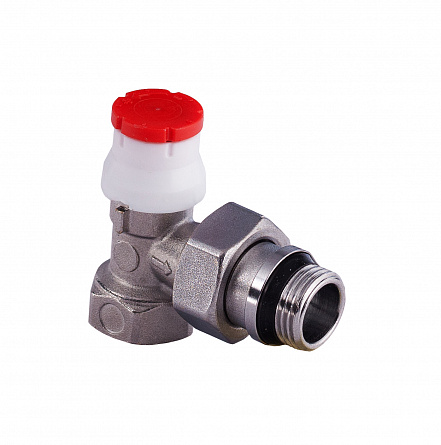

Термостатические клапаны и термоголовки

Термостатические клапаны Gekon — это надежные устройства для автоматического регулирования температуры в системах отопления. Они обеспечивают точный контроль подачи теплоносителя в отопительные приборы (радиаторы, конвекторы).

Клапаны выполнены из высококачественной хромированной латуни, устойчивой к коррозии и механическим нагрузкам. Уплотнительные элементы из EPDM предотвращают протечки и обеспечивают длительный срок службы. При установке на них термоголовки, предназначены для автоматической установки желаемой температуры в помещении за счет изменения расхода теплоносителя. Клапаны содержат монтажный защитный колпачок, с помощью которого можно также проводить ручную регулировку, и отвод с герметичным уплотнением. Рабочее давление клапанов достигает 1,6 МПа, а максимальная температура теплоносителя — 110°C. Благодаря стандартному подключению 1/2" и 3/4", клапаны совместимы с большинством современных систем отопления.

Преимущества:

Позволяют поддерживать заданную температуру в помещении, изменяя расход теплоносителя без вмешательства пользователя.
Хромированная латунь и EPDM-уплотнители обеспечивают долгосрочную эксплуатацию без потери характеристик.
Подходят для большинства систем отопления и совместимы с термоголовками для автоматической установки температуры.

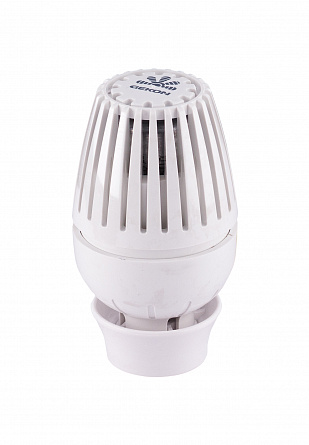

Термостатическая головка: высота 94,8 мм, диаметр 53,8 мм.

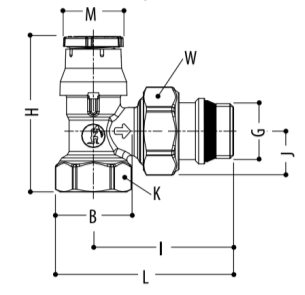

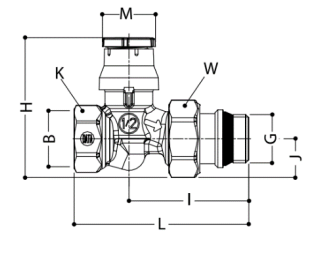

GK 7640 12, GK 7640 34

Размер GxB	H	I	J	K	L	M	W
1/2" x 1/2"	60	55	17	26	82	23	30
3/4" x 3/4"	64	55	21	32	81	23	38

GK 7400 12, GK 7400 34

Размер GxB	H	I	J	K	L	M	W
1/2" x 1/2"	45,4	53,2	16,7	26	79,9	22	30
3/4" x 3/4"	48,8	61,8	20,6	32	91,3	22	38

GK 7620 12, GK 7620 34

Размер GxB	H	I	J	K	L	M	W
1/2" x 1/2"	59	53	23	26	68	23	30
3/4" x 3/4"	60	60	25	32	78	23	38

GK 7200 12, GK 7200 34

Размер GxB	H	I	J	K	L	M	W
1/2" x 1/2"	45,3	57,9	25,5	26	73,1	22	30
3/4" x 3/4"	47,4	66,3	28	32	84,1	22	38

Технические параметры

Подключение к радиатору и трубопроводу: 1/2”, 3/4";
Максимальное рабочее давление в ручном режиме: 1,6 МПа;
Максимальное рабочее давление в комплексе с термостатической головкой: 1 МПа;
Максимальная температура теплоносителя: +110°С;
Максимальное дифференциальное давление: 0,14 МПа;
Допустимая концентрация гликоля: 50%;
Рабочая температура воздуха: +50 °С;
Допустимая относительная влажность воздуха: 85%;
Нормативный срок службы: лет 30;
Корпус, накидная гайка, отвод: хромированная латунь UNI EN 12165 CW617N;
Рукоятка управления: РР-Н (полипропилен);
Уплотнители: ЕРDM (Этилен-пропилен).

Документация

Паспорт на радиаторные ручные вентили Gekon GK 7XXX

.PDF 1.28 Мб

скачать
