Описание

95 °С

Максимальная рабочая
температура бака

110 °С

Максимальная рабочая
температура теплообменника

6 бар

Максимальное
рабочее давление

Накопительные водонагреватели Gekon применяются в системах горячего водоснабжения с максимальным рабочим давлением не более 0,6 Мпа для нагрева санитарной воды до требуемой температуры.

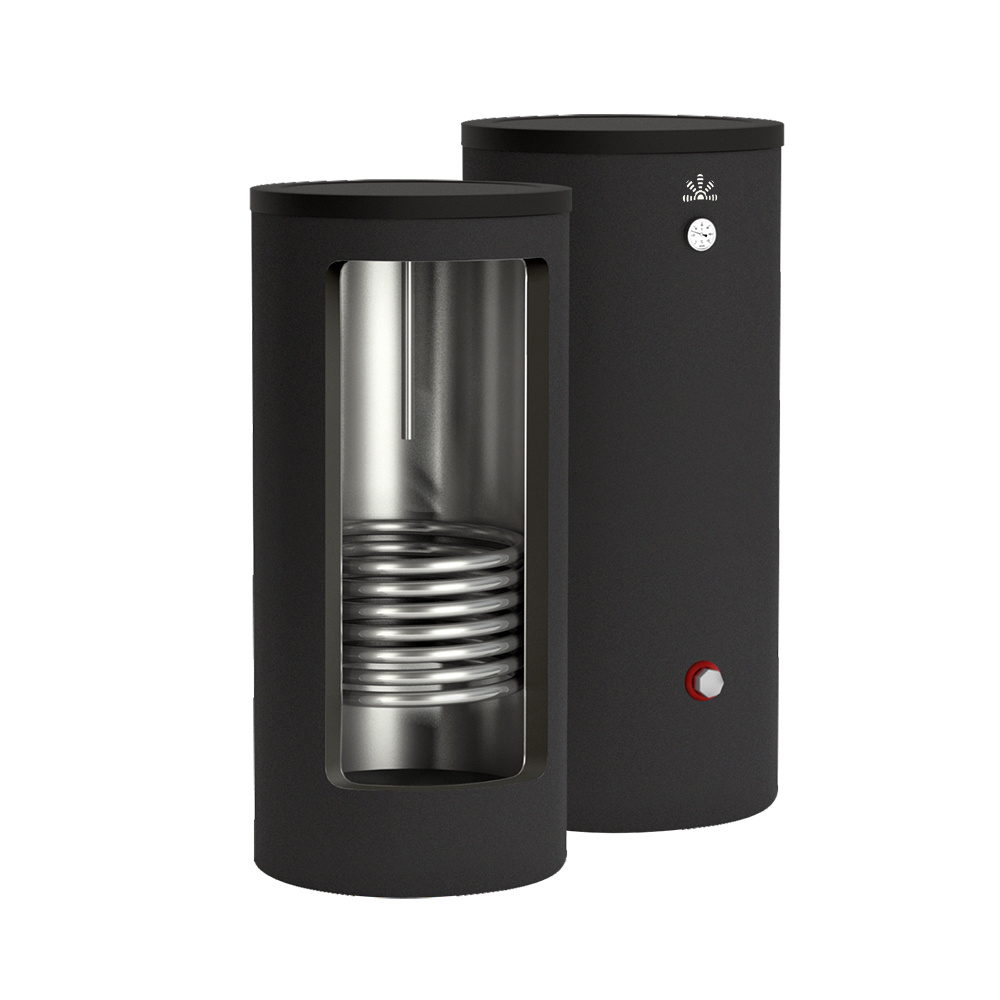

Корпус бойлера выполнен из антикоррозийной нержавеющей стали марки ГОСТ 08Х18Н10 (AISI 304). Источником тепла в бойлерах Gekon является встроенный водяной теплообменник, выполненный из гладкой трубы. Модельный ряд состоит из приборов с одним и двумя водяными теплообменниками. Теплоизоляция из пенополистирола толщиной 50 мм и защитным кожухом из ABS-пластика толщиной 1.5 мм позволяет надолго сохранять температуру воды в бойлерах, снижая при этом эксплуатационные расходы.

Преимущества:

Корпус бойлера изготовлен из нержавеющей стали марки AISI 304, что гарантирует высокую устойчивость к коррозии и долговечность устройства.
Встроенные водяные теплообменники обеспечивают быстрый и эффективный нагрев воды при минимальных энергетических затратах.
Теплоизоляция из пенополистирола толщиной 50 мм позволяет долго удерживать температуру воды, что снижает эксплуатационные расходы.
Модели с одним и двумя теплообменниками дают возможность подобрать оптимальный вариант для разных систем горячего водоснабжения.

Комплект поставки

Бойлер косвенного нагрева из нержавеющей стали
Инструкция
Упаковка
Настенный крепеж ( только для настенных моделей)

Технические параметры

Максимальная рабочая температура бака: 95 °С
Максимальная рабочая температура теплообменника: 110 °С
Максимальное рабочее давление: 6 бар

Типоразмеры

Бойлер с одним теплообменником HWB ... 1HE INOX

Модель	HWB 150 1HE INOX	HWB 200 1HE INOX	HWB 300 1HE INOX	HWB 400 1HE INOX	HWB 500 1HE INOX
Вместимость, л	150	200	300	400	500
Мощность теплообменника при графике 80/60°С, Δ=35°С, кВт	30	30	45	53	70
Площадь теплообменника, м²	1,00	1,00	1,50	1,75	2,30
Ёмкость теплообменника, л	4,9	4,9	7,4	8,5	14
Производительность горячей воды при графике 80/60°С, Δ=35°С, л	750	750	1120	1300	1760
Время нагрева воды при графике 80/60°С, Δ35°С/Δ50°С, мин	12/22	16/29	16/30	19/34	17/32
Размер упаковки (H×L×B), мм	1130×680×680	1420×680×680	2025×680×680	1820×780×780	2100×780×780
Вес нетто, кг	36	46	67	75	103
Вес брутто, кг	40	52	73	84	112

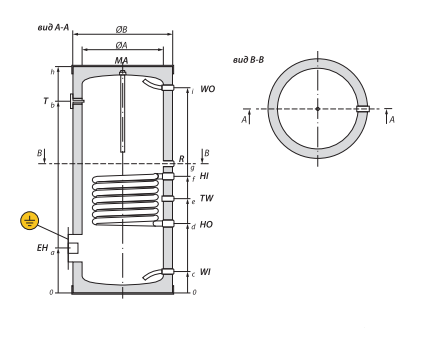

Габаритные размеры и присоединения HWB ... 1HE INOX

Обозначение	HWB 150 1HE INOX	HWB 200 1HE INOX	HWB 300 1HE INOX	HWB 400 1HE INOX	HWB 500 1HE INOX
h	1030	1320	1925	1720	2020
a	240	240	240	240	250
b	805	1095	1700	1485	1835
c	130	150	150	150	160
d	340	340	340	340	340
e	525	525	615	615	700
f	710	710	890	890	1050
g	800	935	1330	1250	1225
i	890	935	1330	1250	1225
⌀A	472	472	472	580	580
⌀B	575	575	575	683	683

WI	- вход холодной воды	G 1"
WO	- выход горячей воды	G 1"
HI	- вход теплоносителя	G 1"
HO	- выход теплоносителя	G 1"
TW	- подключение датчика температуры	⌀ 14 мм
R	- рециркуляция	G 3/4"
EH	- подключение ТЭНа	G 1 1/2"
T	- термометр	G 1/2"
MA	- магниевый анод	G 1"

Бойлер с двумя теплообменниками HWB ... 2HE INOX

Модель	HWB 200 2HE INOX	HWB 300 2HE INOX	HWB 400 2HE INOX
Вместимость, л	200	300	400
Мощность верхнего теплообменника при графике 80/60°C, Δ=35°C кВт	15	30	30
Площадь верхнего теплообменника, л	0,5	1,00	1,00
Ёмкость верхнего теплообменника, л	2,45	4,9	4,9
Мощность нижнего теплообменника при графике 80/60°C, Δ=35°C кВт	30	45	53
Производительность нижнего теплообменника при графике 80/60°C, Δ=35°C, л	750	1120	1300
Площадь нижнего теплообменника, м²	1,00	1,50	1,75
Ёмкость нижнего теплообменника, л	4,9	7,4	8,5
Время нагрева воды при графике 80/60°C, Δ35°C/Δ50°C , мин	16/29	16/30	19/34
Размер упаковки (H×L×B), мм	1420×680×680	2025×680×680	1820×780×780
Вес нетто, кг	52	73	81
Вес брутто, кг	58	79	90

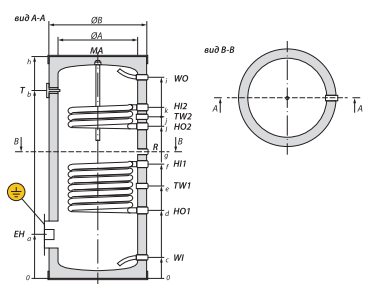

Габаритные размеры и присоединения HWB ... 2HE INOX

Обозначение	HWB 200 2HE INOX	HWB 300 2HE INOX	HWB 400 2HE INOX
h	1320	1925	1720
a	240	240	240
b	1095	1700	1485
c	150	150	150
d	340	340	340
e	525	615	615
f	710	890	890
g	785	1040	975
i	860	1165	1065
j	940	1330	1250
k	1080	1535	1435
m	1160	1765	1535
⌀A	472	472	472
⌀B	575	575	575

WI	- вход холодной воды	G 1"
WO	- выход горячей воды	G 1"
HI1 / HI2	- вход теплоносителя	G 1"
HO1 / HO2	- выход теплоносителя	G 1"
TW1 / TW2	- подключение датчика температуры	⌀ 14 мм
R	- рециркуляция	G 3/4"
EH	- подключение ТЭНа	G 1 1/2"
T	- термометр	G 1/2"
MA	- магниевый анод	G 1"

Документация

Инструкция на бойлеры Gekon

.pdf 5.98 Мб

скачать
